BIM als ruggengraat van een complex woonproject

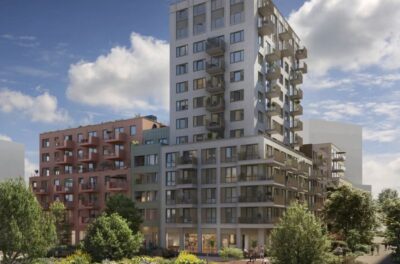

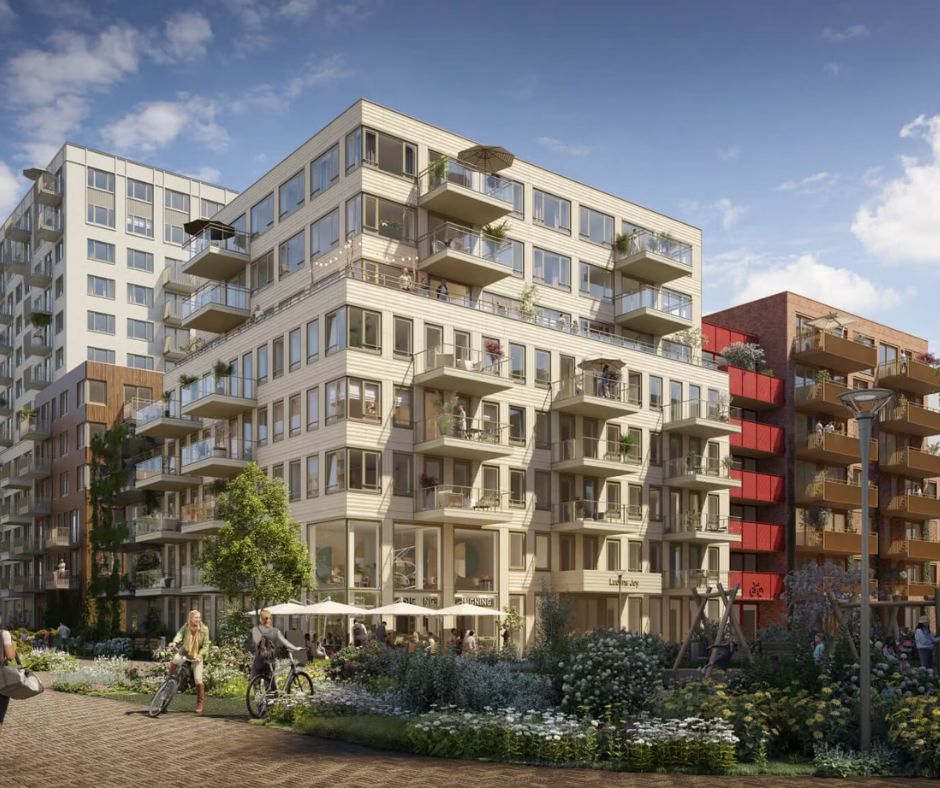

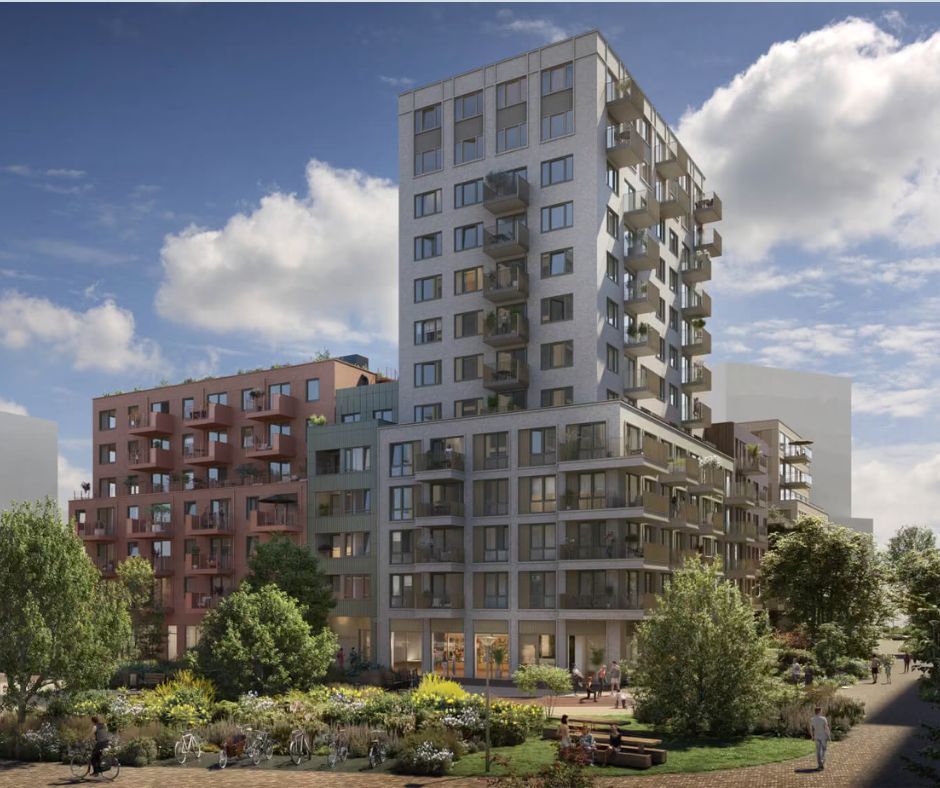

Aan het Merwedekanaal in Utrecht verrijst Ludens Joy Merwede, onderdeel van de grootschalige gebiedsontwikkeling Merwede. Binnen dit bouwveld (blok 9) worden 179 woningen gerealiseerd, verdeeld over drie blokken met elk een eigen bouwsysteem, architectuur en materialisering. Juist die variatie maakt dit project technisch uitdagend — en daarmee een interessant BIM-project.
Eén bouwveld, meerdere bouwsystemen
Ludens Joy bestaat uit drie hoofdblokken:

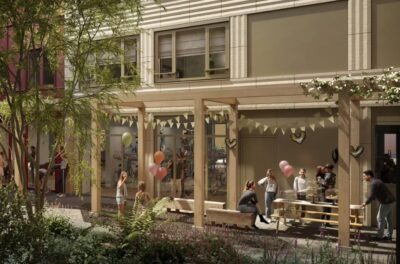

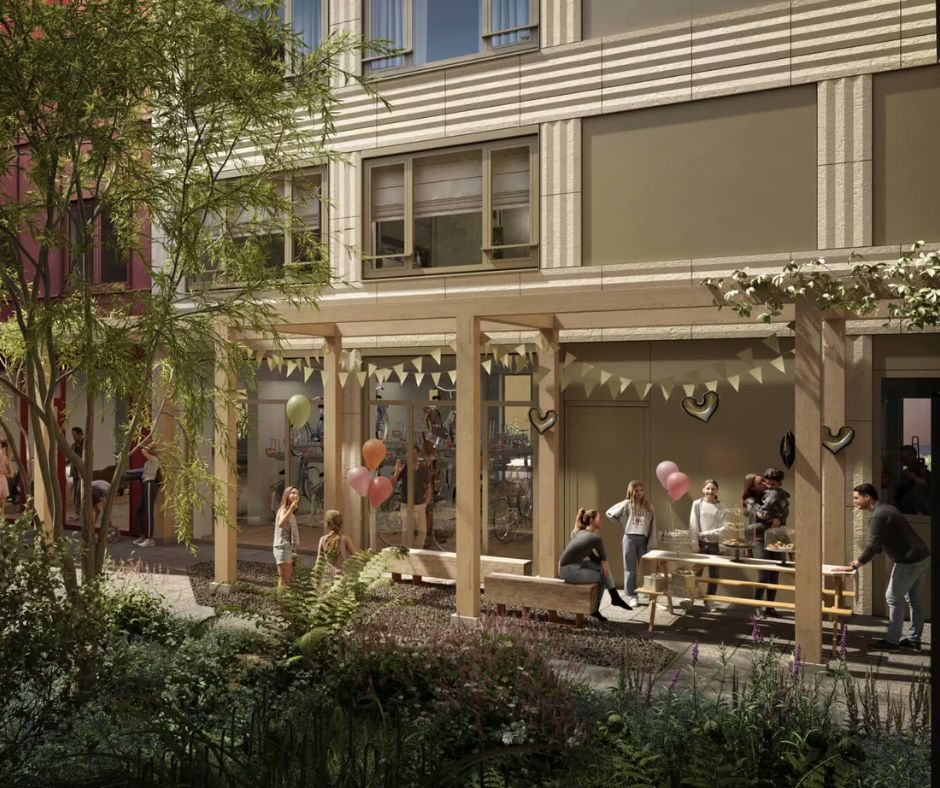

- Blok A: 107 huurappartementen voor Woonin, inclusief buurtcentrum en collectieve voorzieningen
- Blok B: 67 koopappartementen

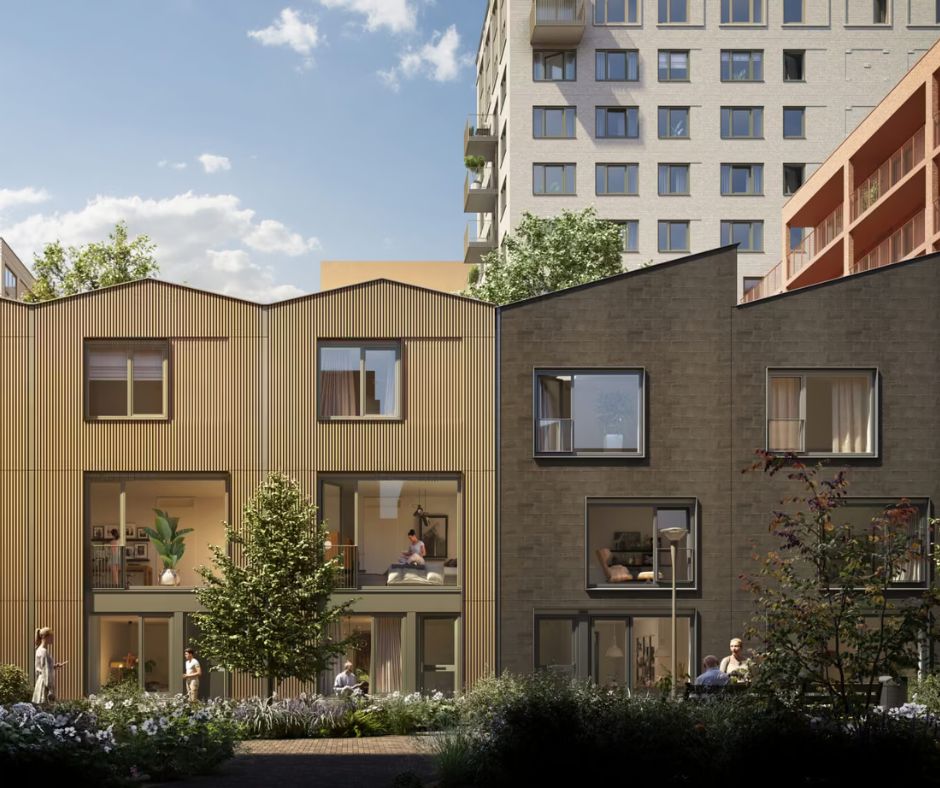

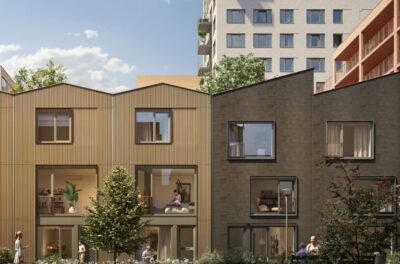

- Blok C: 5 grondgebonden koopwoningen, volledig in hout

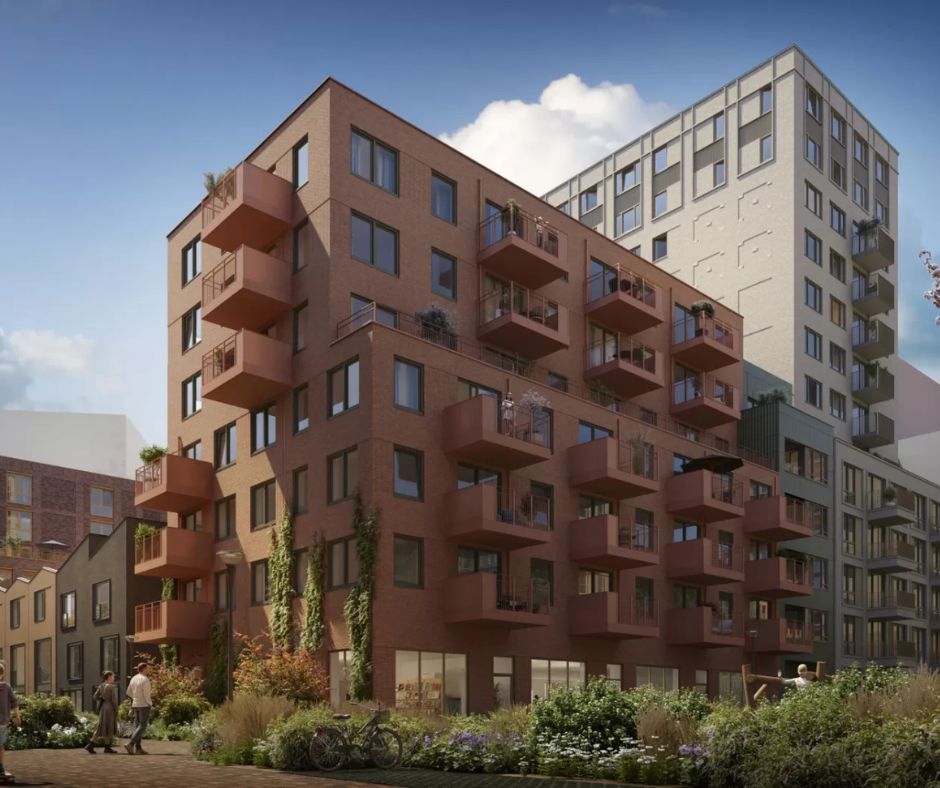

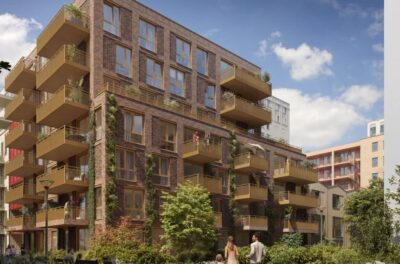

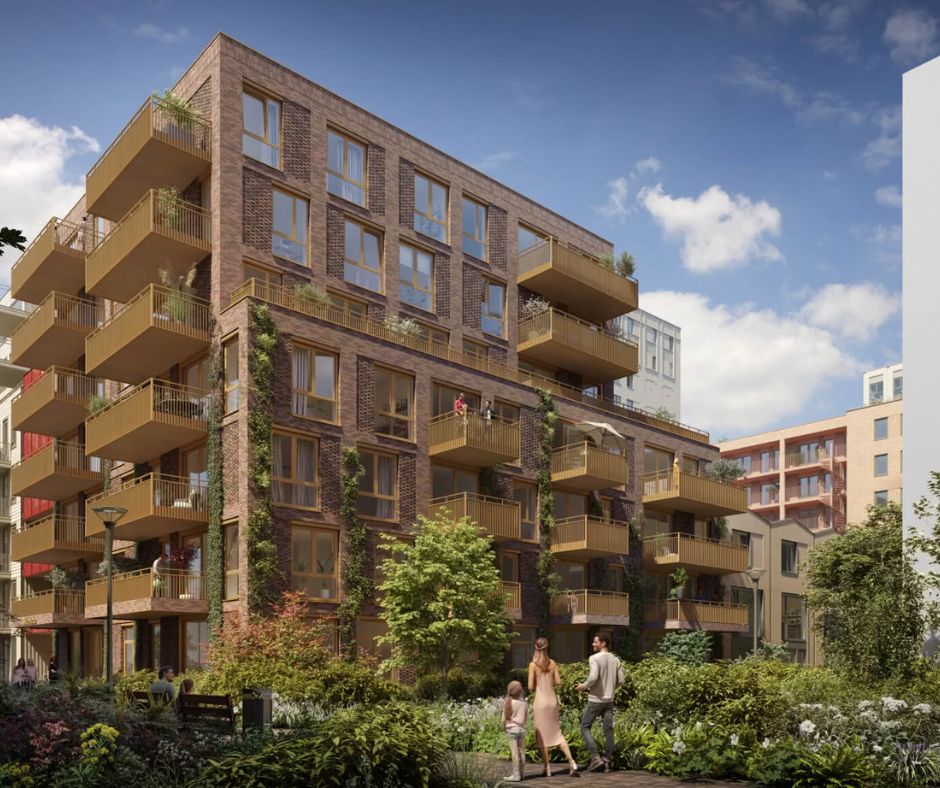

De blokken zijn verder opgedeeld in tien afzonderlijke panden, elk met een eigen gevelconcept. Van traditioneel metselwerk tot keramische gevelpanelen, vezelcementplaat, bamboe, aluminium zetwerk en houten gevels. Dat betekent: verschillende detailleringen, brand- en akoestische eisen en bouwmethodes binnen één samenhangend model.
Vroeg starten met BIM = later rust
Vibes is in een vroeg stadium aangehaakt om een technische risicoanalyse uit te voeren voor opdrachtgever Vink Bouw. Niet als toets achteraf, maar als startpunt voor het BIM-proces. Op basis daarvan is besloten het project volledig opnieuw op te bouwen in Revit, los van het architectenmodel. “In de verkoopfase wil je vaak vooral beeld en maatvoering. Hier hebben we bewust verder gekeken: is het maakbaar, klopt het technisch, en waar zitten straks de knelpunten?” aldus Peter Linker, de projectcoördinator bij Vibes.
Hoewel het formeel om verkooptekeningen ging, zijn in deze fase al veel TO-keuzes gemaakt. Knooppunten zijn uitgewerkt, gevelopbouwen getoetst en constructieve en brandwerende randvoorwaarden vastgelegd. Die vroege investering zorgt ervoor dat het model nu, in de verdere uitwerking, grotendeels ‘staat’.
Batchgewijs naar een beheersbaar TO
De technische uitwerking gebeurt samen met Vink Bouw via een batchgewijze aanpak. Elk pand, elk entreegebied en specifieke onderdelen, zoals gevels en hoofdstructuren, worden uitgewerkt in afzonderlijke batches. Wekelijks stemt het team dit af met Vink, waarbij engineering en werkvoorbereiding nauw op elkaar aansluiten. Die gezamenlijke aanpak maakt keuzes expliciet en voorkomt dat het model te ver vooruitloopt op de beschikbare informatie. Er wordt bewust niet alles tegelijk gemodelleerd, maar precies zo ver als nodig is om werkvoorbereiding en engineering verder te helpen.
Bewuste modellering, geen ruis
Een belangrijke BIM-keuze in dit project is hoe wordt omgegaan met leveranciersinformatie. Niet alles wat beschikbaar is, wordt direct verrijkt in het model. Kozijnen worden bijvoorbeeld gemodelleerd op basis van bekende profieltypes en maatvoering, maar zonder gedetailleerde leveranciersmodellen. “De exacte profilering volgt later. Voor nu is het belangrijk dat maatvoering, prestaties en aansluitingen kloppen.” Ook bij installaties is pragmatisch gewerkt. De collectieve WKO-installatie voor het Merwedegebied vroeg om afwijkende warm- en koude meterkasten. Deze zijn aangeleverd door Essent en opgenomen in het model, zodat ruimtelijke consequenties inzichtelijk zijn.
BIM als hulpmiddel bij ontwerpkeuzes
De architectonische diversiteit vroeg om intensieve afstemming tussen ontwerp, techniek en maakbaarheid. Zo zijn keramische gevelpanelen geoptimaliseerd door het aantal mallen te beperken, zonder het beeld geweld aan te doen. En bij de houten gevels van de stadswoningen is intensief gezocht naar een opbouw die brandwerend voldoet én past binnen de ontwerpintentie. Deze keuzes zijn niet alleen op tekening gemaakt, maar direct in het BIM-model vastgelegd. Daarmee fungeert het model als beslisdocument, niet alleen als registratiemiddel. Binnen Vibes speelt Ramon Schijven hierin een centrale rol als BIM‑coördinator. Hij bewaakt de samenhang en voortgang van de modellen
Samenwerking in het model
Binnen het project wordt gewerkt met Revit, BIMcollab voor o.a. issuebeheer en Solibri aan uitvoerende zijde. Door duidelijke afspraken over verantwoordelijkheden en informatiestromen blijft het model beheersbaar. “BIM helpt hier vooral om het gesprek te voeren. Niet: ‘wat staat er op tekening’, maar: ‘wat betekent dit technisch, en wat zijn de gevolgen als we het aanpassen?’”
Leren voor de volgende stap
Ludens Joy Merwede is niet alleen een project op zichzelf, maar ook een leerproject binnen de Merwede-ontwikkeling. Hetzelfde team zal betrokken zijn bij volgende bouwvelden, waardoor BIM-keuzes en werkwijzen direct doorontwikkeld kunnen worden. Met een oplevering richting 2028 is het project nog volop in beweging. Maar de basis is gelegd: een model dat meegroeit met het proces, technische keuzes vastlegt op het juiste moment en ruimte laat voor samenwerking.
